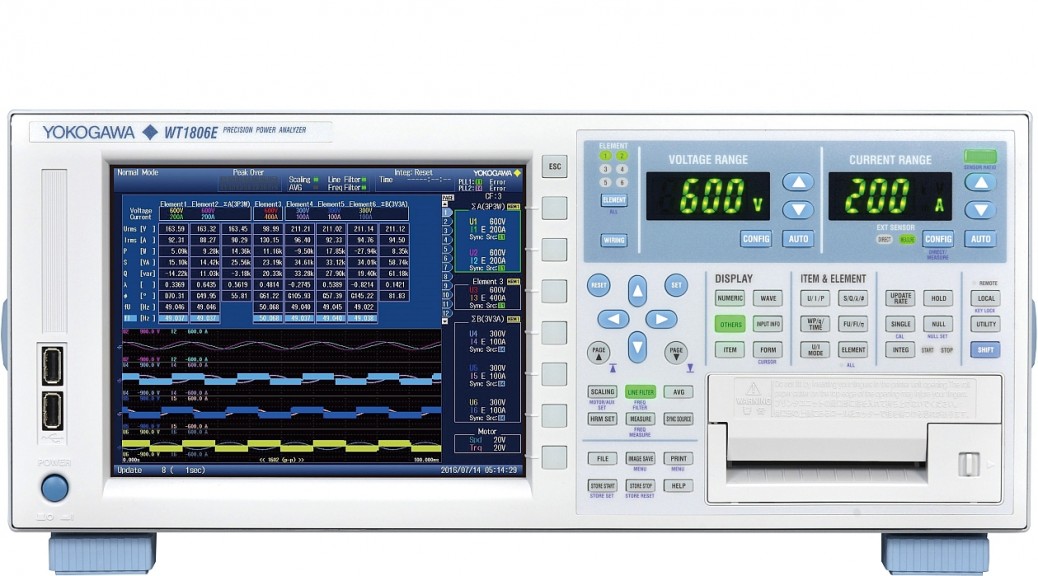

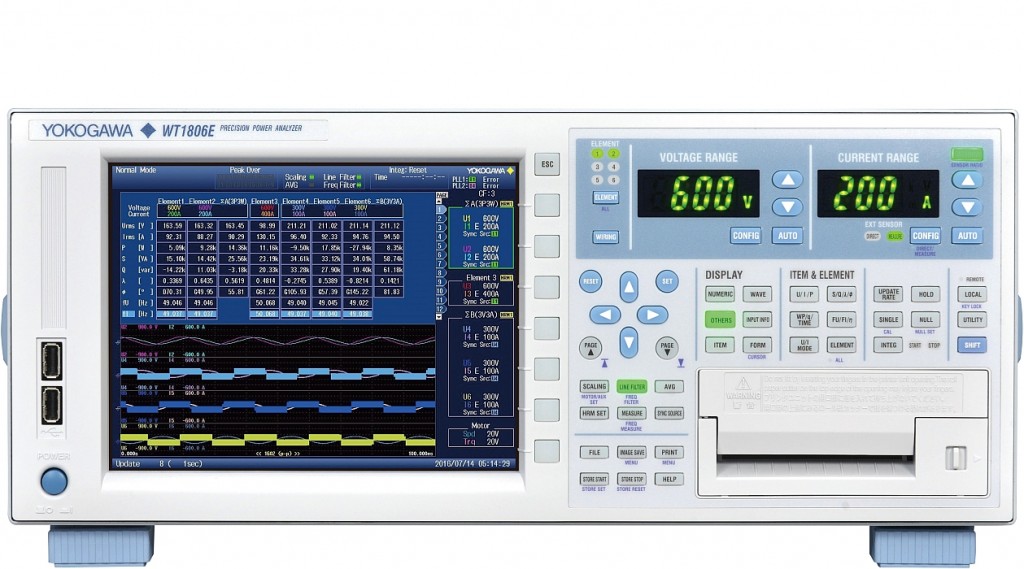

L’analyseur de puissance WT1800E de Yokogawa est équipé de six entrées afin de réaliser des mesures sur des équipements électriques triphasés ou les applications nécessitant plus trois entrées. Il couvre une bande de fréquences allant jusqu’à 1MHz. Les signaux sont échantillonnés simultanément jusqu’à la vitesse de 2 Méch./s avec une résolution de 16 bits. Il peut prendre en charge des tensions jusqu’à 1000 V et des courants jusqu’à 5A ou 50 A selon le module d’entrée sélectionné.
Optimisation des consommations électriques, efficacité énergétique, production d’énergie renouvelables… Ces nouvelles exigences imposent l’utilisation d’appareil de mesure de puissance approprié. C’est pour répondre à ces attentes que Yokogawa annonce le WT1800E visant les mesures de puissance pour des applications liées à la fabrication de dispositifs et d’appareils économes en énergie, de véhicules électriques, d’éclairage, des technologies de production d’énergie renouvelable, etc.
Cet analyseur autorise notamment les comparaisons des puissances en entrée et en sortie de moteurs, variateurs, actionneurs, systèmes de récupération de l’énergie, générateurs…
Le WT1800E est doté de six canaux afin de pouvoir prendre en charge les systèmes triphasés et les applications nécessitant plusieurs canaux d’entrée. L’acquisition des signaux s’effectue simultanément sur les 6 entrées à la cadence maximale de 2 Méch./s avec une résoution de 16 bits.
Cet analyseur dispose en face arrière de six emplacements qui peuvent accueillir six modules d’entrées en courant et en tension. Deux types de modules sont proposés : un module pour les mesures de courant jusqu’à 5A et un autre pour celles jusqu’à 50 A.
L’écran XGA de 8,4 pouces du WT1800E permet la visualisation en mode partagé de jusqu’à 6 formes d’onde et peut afficher jusqu’à 12 pages de paramètres de mesure.
Aperçu des caractéristiques du WT1800E de Yokogawa :
- Incertitude de mesure de puissance de base : ±(0.05% de la lecture + 0.05% de la gamme de mesure)
- Bande de fréquence: DC, 0,1 Hz à 1 MHz
- Gamme de courant :
• Entrée directe: 1/2/5/10/20/50 A ou
10/20/50/100/200/500 mA, 1/2/5 A
(Les modules 50 A et 5 A peuvent être installé dans le même instrument)
• Entrée externe : 50/100/200/500 mV, 1/2/5/10 V - Gamme de tension : 1.5/3/6/10/15/30/60/100/150/300/600/1000 V
