- Pandauino, entreprise en cours de création basée à Perpignan, a développé une carte fréquencemètre programmable reposant sur la technologie Arduino.
- Cette carte couvre des fréquences allant de de 5 Hz à 70 MHz avec une amplitude de 500 mV à 10 V.
- Elle affiche une exactitude de 0,005% et une précision de 0,005%.
- Fournie avec une librairie et un programme standard pré-chargé, elle offre la possibilité de créer son propre code en 3 lignes afin de servir les mesures de fréquence sur un port série USART, I2C ou SPI.
- Le lancement de cette carte fréquencemètre qui devait être financée de manière participative début septembre a du être suspendu.
- Son concepteur se donne un an pour en améliorer les performances et relancer le processus de financement.
Cette carte fréquencemètre Freq_LF_HF v1.0 est conçue par Pandauino pour être compatible Arduino. Elle exploite un microcontrôleur Atmega328p-AU d’Atmel qui équipe la carte Arduino Uno v3.0. Le firmware utilise les capacités de cette gamme de microcontrôleurs, en particulier le compteur 16 bits, les interruptions et le comparateur par rapport à une tension de référence de précision externe.
L’étude du concept a été réalisée par prototypage sur carte de test (breadboard) associé à une carte Arduino Uno. Après la validation de trois prototypes, cette carte fréquencemètre est prête à passer en phase d’industrialisation pour la fabrication d’une première série d’une centaine d’unités.
La couverture en fréquence de cette carte, allant de 5 Hz à 70 MHz, est atteinte grâce à son architecture matérielle et logicielle spécifique qui traite séparément les signaux basse fréquence, haute fréquence et très haute fréquence. Ce qui permet de maintenir un niveau de précision de 0, 005% sur toute la bande de fréquence.

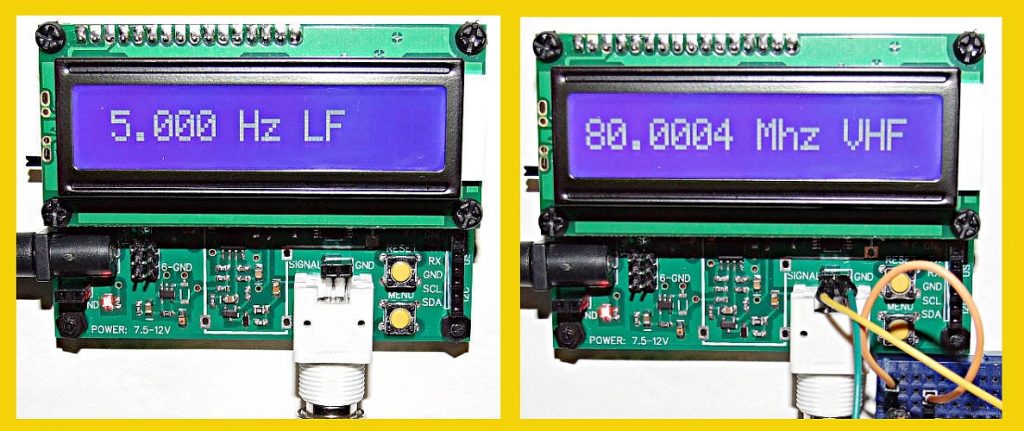

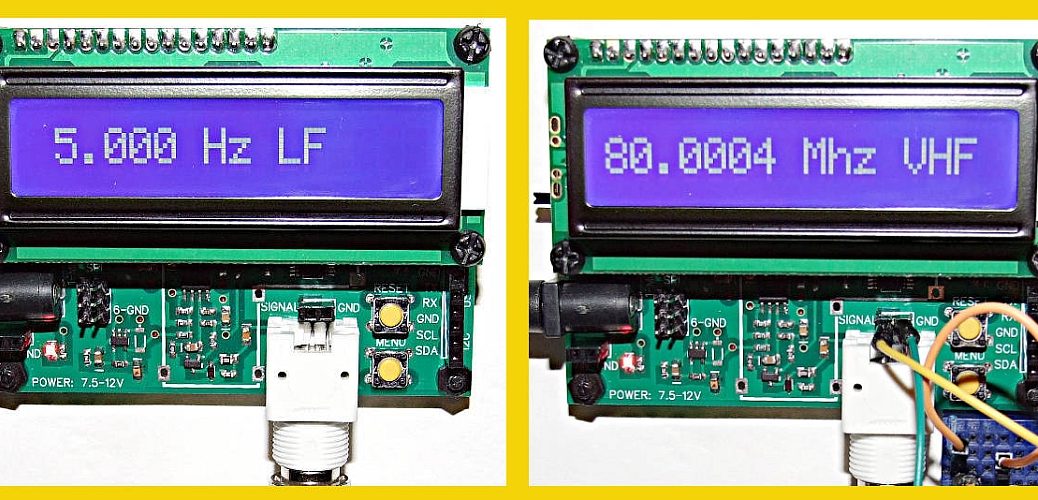

L’écran LCD embarqué affichant 16 caractères sur une ligne délivre la valeur de la fréquence. Il peut être dissocié de la carte pour être monté dans un boîtier. La carte peut être alimentée par un adaptateur secteur / 9 volts ou directement sur des connecteurs de carte ou sur pile 9 volts, en utilisant l’adaptateur inclus.
La mesure s’effectue via un connecteur BNC ou sur des connecteurs PCB.
Principales caractéristiques :
- Gamme de fréquences : 5 Hz à 70 MHz
- Amplitude du signal mesuré : 0,5 V à 10 V
- Exactitude : 0,005%
- Précision : 0,005%
- Résolution en fréquence : < 10 Hz : 0,001 Hz – 10 Hz à 100 Hz : 0,01 Hz – 100 Hz à 1 KHz : 0,1 Hz – 1 KHz à 100 KHz : 1 Hz – 100 KHz à 1 MHz : 10 Hz – > 1 MHz : 100 Hz
- Impédance d’entrée : 1 MOhm
