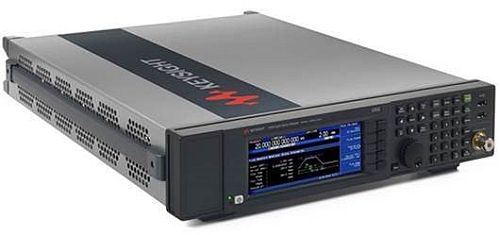

Adaptateur vectoriel N5194A de Keysight pour ses générateurs de signaux UXG X-Series

Keysight propose un adaptateur vectoriel pour la simulation de signaux de menace électronique

  • Keysight Technologies a présenté un adaptateur vectoriel agile permettant aux générateurs de signaux de la famille UXG X-Series de générer des signaux pulsés complexes et des formes d’onde basées sur les données IQ pour réaliser des simulations de menaces de guerre électronique (EW pour electronic warfare) plus réalistes.
  • L’adaptateur vectoriel N5194A UXG X-Series permet de simuler des signaux de menaces électroniques lorsqu’il est employé avec les générateurs de signaux de la gamme UXG X-Series.


L’adaptateur vectoriel N5194A UXG X-Series fonctionne sur toute la gamme de fréquences allant de 50 MHz à 20 GHz et comprend un système de génération de bande de base numérique cadencé à 2 Gsample/seconde capable de délivrer des signaux large bande avec une bande passante allant jusqu’ à 1,6 GHz. Cette solution rend possible la génération de signaux pulsés complexes avec des temps de montée et de descente variables, des chirps non linéaires et des schémas de codage à modulation avancée avec une pureté du signal typiquement de -70 dBc en bande X. Pour imiter les diagrammes de balayage d’antenne et les scénarios d’angle d’arrivée (AoA), l’adaptateur vectoriel UXG comprend un atténuateur intégré à semi-conducteur et affiche 120 dB d’amplitude.

L’adaptateur vectoriel N5194A, qui occupe deux unités de rack (2U) en hauteur, est lié à l’oscillateur local (LO) et aux signaux de référence du générateur de signaux N5193A UXG X-Series.

Selon Keysight, cette architecture offre plusieurs avantages :

  • Commutation agile et cohérence de phase
  • Fréquence, amplitude et vitesse de commutation de phase de 170 ns avec répétabilité de phase à toutes les fréquences
  • Configurations multicanaux et multi-ports pour le contrôler de l’amplitude, la phase et le retard temporel de chaque sortie de l’adaptateur vectoriel UXG – pour l’évaluation des récepteurs de détection de direction multi-ports pour simuler l’AoA de plusieurs signaux de menace
  • Evolutivité de systèmes de simulation par l’ajout d’adaptateurs vectoriels UXG supplémentaires
  • Compatible avec l’architecture du système de génération d’environnement EW de nouvelle génération (NEWEG) du gouvernement américain


Le logiciel N5194A avec le logiciel N7660C Signal Studio de Keysight peut être utilisé pour la génération de scénarios multi-émetteurs afin de configurer les paramètres radar, réaliser des simulations AoA et des optimisations. Il est possible de diffuser des scénarios multi-émetteurs créés dans Signal Studio directement sur le N5194A. Pour les tests du système, les utilisateurs peuvent créer et stocker des formes d’onde dans la mémoire du générateur de bande de base du N5194A UXG, puis y accéder impulsion par impulsion, les mots descripteurs d’impulsions (PDW) étant transmis au N5194A.

N5194A UXG X-Series adaptateur vectoriel agile est disponible. Les prix démarre à 140 000 $ (environ 120 k€)
N5193A UXG X-Series générateur de signal agile est disponible. Les prix commencent à 90 000 $ (environ 77 k€).
N7660C Signal Studio for Multi-Emitter Scenario Generation, sera disponible le 1er décembre. Prix à partir de 13 500 $ (environ 12 k€).
