- Keysight Technologies présente une solution évolutive pour la génération de signaux dans le domaines des micro-ondes.
- Cette solution modulaire propose un choix de modules PXIe afin d’adapter le générateur de signaux aux exigences de l’application de test.
- Elle couvre selon les options une gamme de fréquences jusqu’à 44 GHz et affiche une bande passante de modulation allant jusqu’à 1 GHz.
- Cette solution PXIe vise les applications de génération de formes d’ondes complexes dans les domaines de télécommunications mobiles au standard 5G, de l’aérospatiale et de la Défense.

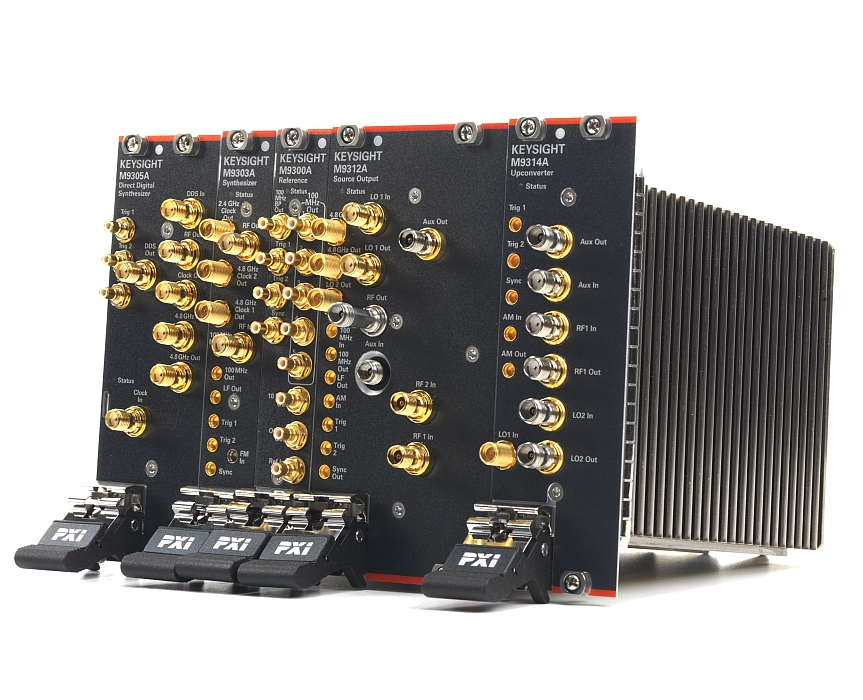

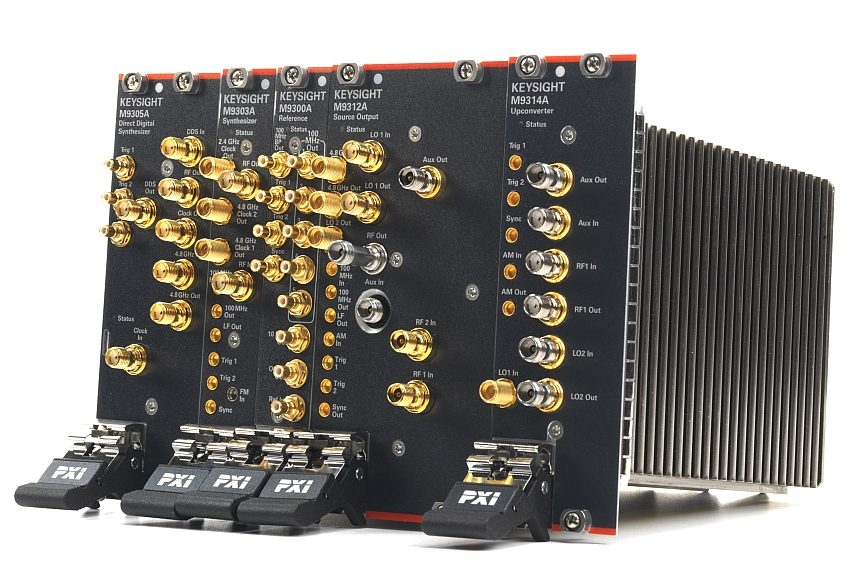

Le générateur de signaux M9383A intègre la technologie DDS (Direct Digital Synthesis) exploitant un synthétiseur VCO (Voltage Controlled Oscillator). Ce qui lui permet de fournir, selon Keysight, une excellente performance en bruit de phase. Ce générateur PXIe M9383A délivre 1% de l’EVM (Error Vector Magnitude) qui constitue une mesure indispensable à l’évaluation de la qualité du signal modulé pour les communications 5G.
Avec ce générateur au format PXIe associé au logiciel Signal Studio ou SystemVue de Keysight, il est possible de créer des formes d’onde compatibles avec le standard pré-5G (5GTF) de Verizon validées par Keysight ainsi que des formes d’onde prêtes pour la 5G, telles que 8 x 100 MHz porteuses CC (Component Carriers) modulées OFDM. Ce logiciel permet également la création de formes d’ondes adaptées aux nouvelles applications radio 5G NR (5G New Radio) ainsi qu’aux secteurs de l’aérospatiale et de la Défense.
Le générateur est adaptable et évolutif selon les impératifs de l’application de test. Il est possible de choisir diverses options et modules PXIe afin d’ajouter des canaux et d’ajuster les caractéristiques en termes de fréquence, de bande de modulation, de bruit de phase, de vitesse de commutation fréquentielle, etc. Il est ainsi possible de faire évoluer la solution avec les évolution des normes des signaux qu’il est nécessaire de générer.
Gammes de fréquences :
- M9383A-F14 : 1 MHz à 14 GHz – module PXIe de 3 emplacements
- M9383A-F20 1 : MHz à 20 GHz – 3 emplacements
- M9383A-F32 : 1 MHz à 31,8 GHz – module 3 emplacement + module M9314A 2 emplacements
- M9383A-F44 : 1 MHz à 44 GHz – module 3 emplacement + module M9314A 2 emplacements
Bande passante maximale I / Q :
- Bande passante de modulation RF : 40 MHz, 160 MHz, 500 MHz ou 1 GHz
- Jusqu’à 2 GHz via les entrées I / Q externes.
